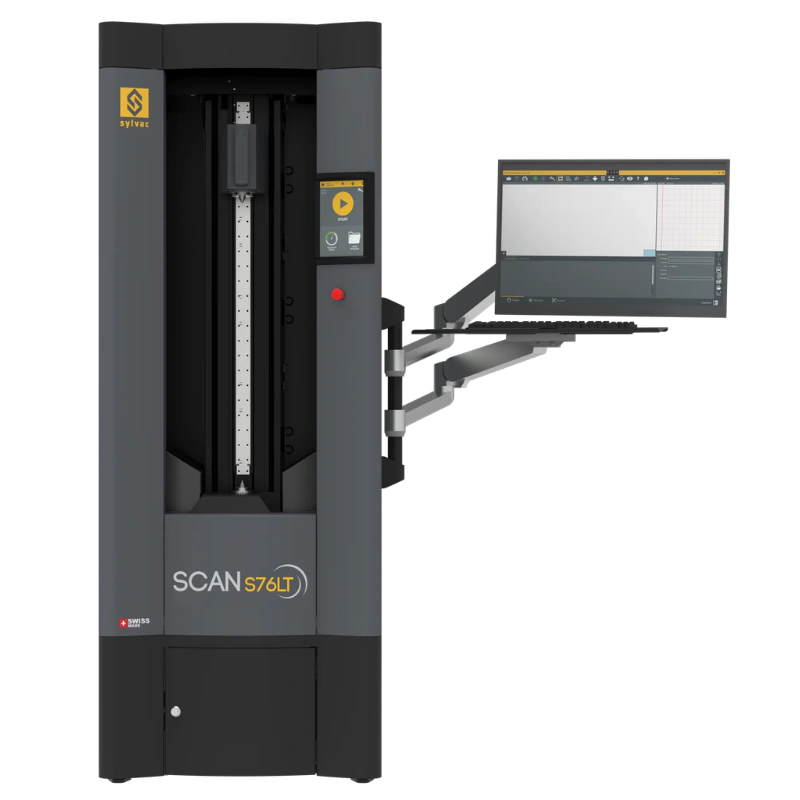

Máquina de medição óptica vertical para medição estática e dinâmica de diversos elementos em peças cilíndricas com diâmetro de até 76 mm e comprimento de até 700 mm.
As peças podem ser montadas entre centros ou fixadas utilizando diversos acessórios.
Máquina de última geração que incorpora a mais recente tecnologia óptica e de imagem.
Medição rápida com maior velocidade e precisão.
Painel com tela sensível ao toque de 8 polegadas para controle do operador diretamente no chão de fábrica.
Iluminação LED dinâmica para indicar o status da medição.
Mestre de calibração integrado com sensores de temperatura para controle ambiental
Teto retrátil para facilitar o carregamento superior de peças pesadas.
Eixo de inclinação opcional para facilitar a medição de roscas como paralelas, trapezoidais, cônicas, redondas, sem-fim, de esferas , parafusos ósseos, etc.
| |
902-4277 |
| EAN |
07640125711226 |
| |
Diâmetro |
Comprimento |
| Faixa de medição (mm) |
76 |
700 |
| Resolução até (mm) |
0,0001 |
| Erro máximo (µm) |
1 + (D[mm]/100) ¹ |
3 + (D[mm]/200) ¹ |
| Repetibilidade 2δ (µm) |
0,5 |
<1 |
| Capacidade de retenção (mm) |
200 |
710 |
| Cabeçote |
Cabeçote rotativo para medições dinâmicas |
| Inclinação para medição de rosca |
• 30° |
| Velocidade de deslocamento axial (mm/s) |
Até 160 |
| Peso máximo da peça (kg) |
30 |
| Peso da máquina (kg) |
500 |
¹ 20° C ± 1° C
