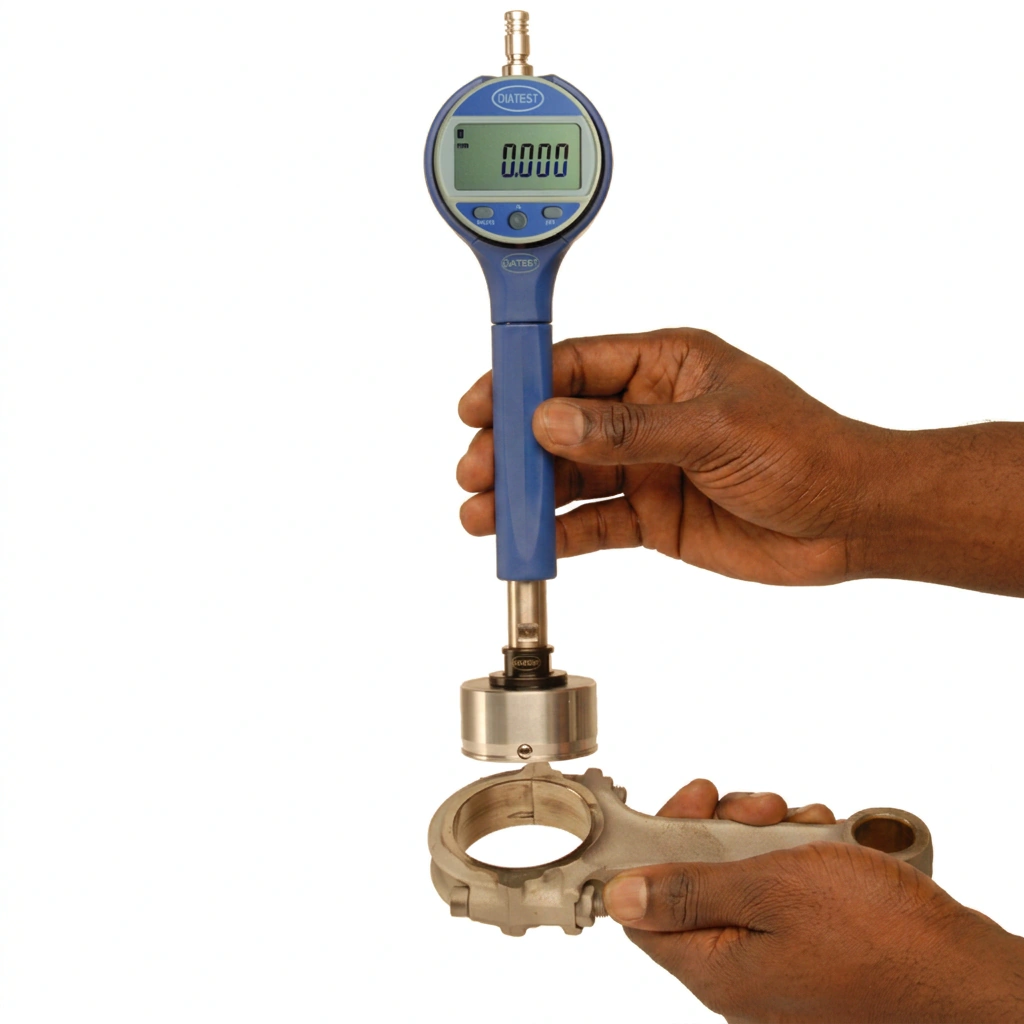

O Sistema de Medição de Ogivas BMD é a solução perfeita para garantir precisão e eficiência na medição de ogivas em processos industriais. Com tecnologia avançada, oferece alta confiabilidade e rapidez na obtenção dos resultados, facilitando o controle de qualidade. Ideal para operações que exigem exatidão, este sistema é compacto, robusto e fácil de operar. Garanta desempenho superior para sua produção com o Sistema de Medição de Ogivas BMD, disponível para pronta entrega no Brasil.
Sua plataforma flexível permite uma ampla área de aplicação:
Furos padrão e passantes: de 2,0 a 270 mm (0,0787″ a 10,6299″)
Medição de furos cegos (fundo plano): de 2,0 (T-BMD-FB) a 150 mm (0,0787″ a 5,9055″)
Medição de diâmetro externo: de 20 a 100 mm (0,7874″ a 3,9370″)
Medição simultânea em vários níveis, a partir de 21 mm (0,8267″)
Medidores de engrenagem interna: de 10 mm (0,3937″) de diâmetro do cilindro
Medição de 3 pontos: de 8,0 a 100 mm (0,3149″ a 3,9370″)
Para diâmetros muito pequenos de 2,0 a 3,0 mm (0,0787″ a 0,1181″)
Medição de distâncias paralelas: de 1,0 (T-BMD-PA) a 30 mm (0,0393″ a 1,1811″) – Ø maior sob consulta
Tamanhos, formas e modelos especiais, por exemplo: furos cônicos
Acessórios como extensões ou limitadores de profundidade, força de medição ajustável, suprimento de ar para limpeza, etc., estão disponíveis.
A ogiva BMD (design padrão) tem um revestimento de cromo duro em seu cilindro guia, com aprox. 1000 HV. A maioria delas são adequados para condições de medição severas.
Repetibilidade:
■ Versão de 2 pontos ≤ 1 µm
■ Versão de 3 pontos ≤ 2 µm
A seleção do material de contato de medição depende da composição da peça de trabalho e nas condições que afetam o desgaste:
■ Carboneto
■ Cromo duro
■ Cerâmica
■ Rubi
■ Plástico
■ Diamante
