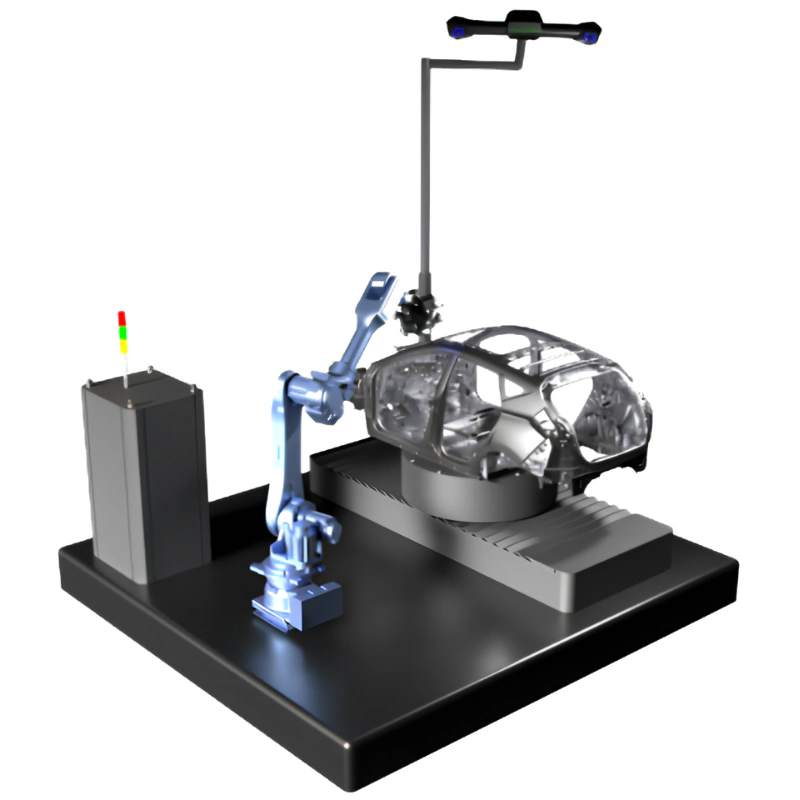

O sistema 3D automatizado AutoScan-T é uma nova atualização para inspeção automatizada inteligente. Ele foi especialmente projetado para o controle de qualidade automatizado em condições de chão de fábrica, permitindo que as empresas alcancem o equilíbrio ideal entre custo e eficiência.
O AutoScan-T realiza escaneamento não destrutivo sem a necessidade de marcadores. Sua integração perfeita com a linha de produção contribui significativamente para a redução da carga de trabalho. A qualidade de fabricação de nível militar oferece alta resistência a interferências e excelente adaptação a ambientes complexos e adversos de oficinas. Pode ser amplamente utilizado em defesa nacional, energia, 5G, fabricação de moldes, etc. Os usuários podem operar o sistema facilmente graças à inicialização com um clique, programação offline e compatibilidade com softwares 3D.
| Tipo |
AutoScan-T550 |
AutoScan-T542 |
| Modo de varredura |
Varredura ultrarrápida |
21 cruzes de laser azuis |
17 cruzes de laser azuis |
| Varredura hiperfina |
7 linhas de laser paralelas azuis |
| Escaneamento de buracos profundos |
1 linha de laser azul |
| Precisão (1) |
Até 0,025 mm (0,0009 pol.) |
| Taxa de medição até |
2.600.000 medições/s |
2.200.000 medições/s |
| Área de digitalização até |
500 mm × 600 mm (19,7 pol × 23,6 pol) |
| Aula de laser |
Classe II (seguro para os olhos) |
| Resolução até |
0,020 mm (0,0008 pol.) |
| Precisão volumétrica (2) |
10,4 m³ |
0,060 mm (0,0025 pol.) |
| 18,0 m³ |
0,075 mm (0,0030 pol.) |
| Precisão volumétrica (com sistema de fotogrametria MSCAN) |
0,044 mm + 0,012 mm/m (0,0017 pol + 0,00014 pol/pé) |
| Repetibilidade de ponto único da sonda T portátil da CMM |
0,030 mm (0,0012 pol.) |
| Precisão da posição do furo |
0,050 mm (0,0020 pol.) |
| Tamanho do objeto (recomendado) |
100 mm–8000 mm (3,9 pol × 315,0 pol) |
| Distância de segurança |
300 mm (11,8 pol.) |
| Profundidade de campo |
400 mm (15,7 pol.) |
| Formatos de saída |
.stl, .ply, .obj, .igs, .wrl, .xyz, .dae, .fbx, .ma, .asc ou formatos personalizados. |
| Faixa de temperatura operacional |
-10°C–40°C (14℉-104℉) |
| Umidade operacional (sem condensação) |
10%–90% UR |
| Modo de interface |
USB 3.0 |
| Certificação |
CE, UL |
| Patentes |
CN106500627, CN106500628, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, C N214379242U, CN214379241U, CN109000582B, CN112802002B, CN210567185U, CN211121096U, CN214149174U, CN114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1 |
(1) Acreditado pela ISO 17025: Com base na norma VDI/VDE 2634 Parte 3 e na especificação JJF 1951, o desempenho do erro de sondagem (tamanho) (PS) é avaliado.
(2) Acreditado pela ISO 17025: Com base na norma VDI/VDE 2634 Parte 3 e na especificação JJF 1951, o desempenho do erro de espaçamento de esferas (SD) é avaliado.
