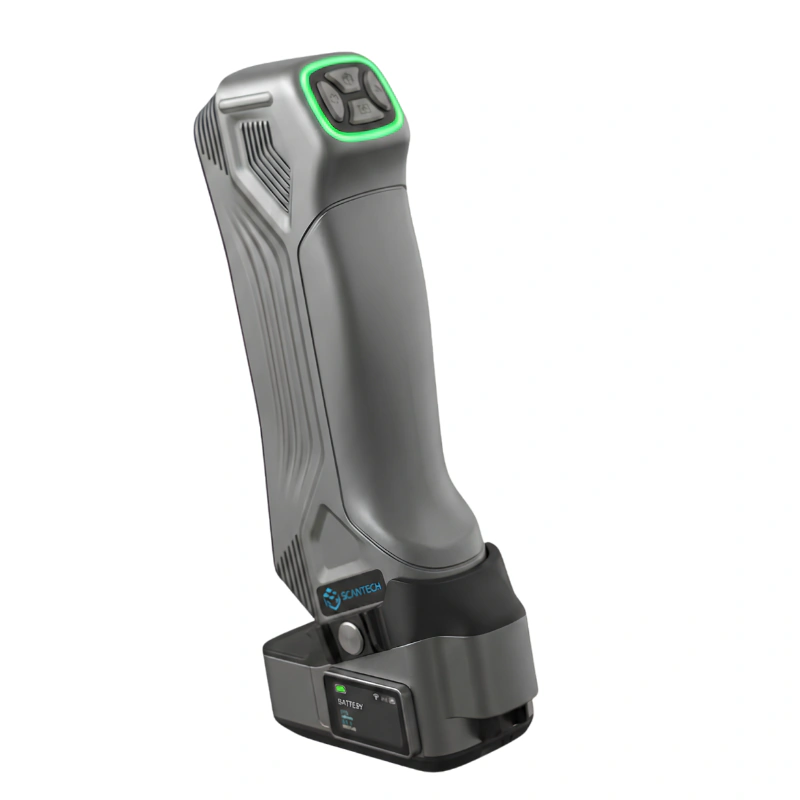

O SIMSCAN-S Gen2 é um scanner 3D compacto com alta precisão. Oferece liberdade sem fio, digitalização ultrarrápida e modos de operação flexíveis. O sistema garante medições altamente detalhadas e reforça a verificação ao nível das características. Permite um controle mais confiável de características críticas de GD&T, incluindo superfícies funcionais, elementos usinados com precisão e geometrias que definem a montagem. Isso o torna ideal para ambientes de fabricação de alta tecnologia, como os setores aeroespacial e de usinagem avançada, onde a integridade das tolerâncias é essencial para o desempenho, o encaixe e as decisões de qualidade. Em conformidade com a norma ISO 10360, o SIMSCAN-S Gen2 garante resultados confiáveis em todo o mundo.
Manipule peças complexas com facilidade usando 108 linhas de laser azul quadriculadas, uma taxa de medição de até 8.100.000 medições/s e uma taxa de quadros de até 180 FPS. Capture grandes quantidades de dados 3D instantaneamente, desfrute de uma digitalização suave e sem atrasos e mantenha a produtividade, mesmo ao trabalhar com geometrias complexas.
| Tipo |
SIMSCAN-S Gen2 |
SIMSCAN-E Gen2 |
| Modo de varredura |
Varredura ultrarrápida |
108 linhas de laser azuis (Tecnologia Quad Cross) |
108 linhas de laser azuis (Tecnologia Quad Cross) |
| Varredura hiperfina |
17 linhas de laser paralelas azuis |
17 linhas de laser paralelas azuis |
| Escaneamento de buracos profundos |
1 linha de laser azul extra |
1 linha de laser azul extra |
| Precisão(1) |
0,015 mm |
Até 0,020 mm |
| Taxa de digitalização de até |
8.100.000 medições/s |
8.100.000 medições/s |
| Área de digitalização até |
700 mm × 600 mm |
700 mm × 600 mm |
| Aula de laser |
CLASSE II (seguro para os olhos) |
CLASSE II (seguro para os olhos) |
| Resolução até |
0,020 mm |
0,020 mm |
| Precisão do volume(1) |
Padrão |
0,015 mm + 0,03 mm/m |
0,015 mm + 0,035 mm/m |
| Fotogrametria Adaptativa(2) |
0,015 mm + 0,012 mm/m |
0,015 mm + 0,015 mm/m |
| Esfericidade |
0,025 mm |
- |
| Planicidade |
0,035 mm |
- |
| Distância de segurança |
300 mm |
| Profundidade de campo |
550 mm |
| Formatos de saída |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk e etc. |
| Modo de interface |
USB 3.0 |
| Dimensões |
203 mm × 80 mm × 44 mm |
| Peso |
560 g |
| Faixa de temperatura operacional |
-10–40°C |
| Umidade operacional (sem condensação) |
10 ~ 90% UR |
| Padrão sem fio |
Wi-Fi 6, 802.11a/b/g/n/ac |
| Patente |
US10309770B2, US11060853B2,
KR102096806B1, EP3392831B1,
EP3907702B1, CN204329903U,
CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U,
CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, CN113593015B, CN119919604B, CN223472293U, CN119359964B, CN223527609U, CN116045843B, CN223596816U, CN223829356U, CN309777650S, CN309793071S |
|
|
|
|
|
|
|
|
(1) Acreditado pela ISO 17025: O desempenho é avaliado com base na norma ISO 10360-13 , VDI/VDE 2634 Parte 3 e especificação JJF1951.
(2) Emparelhado com barra de escala de alta precisão.
