| Tipo |

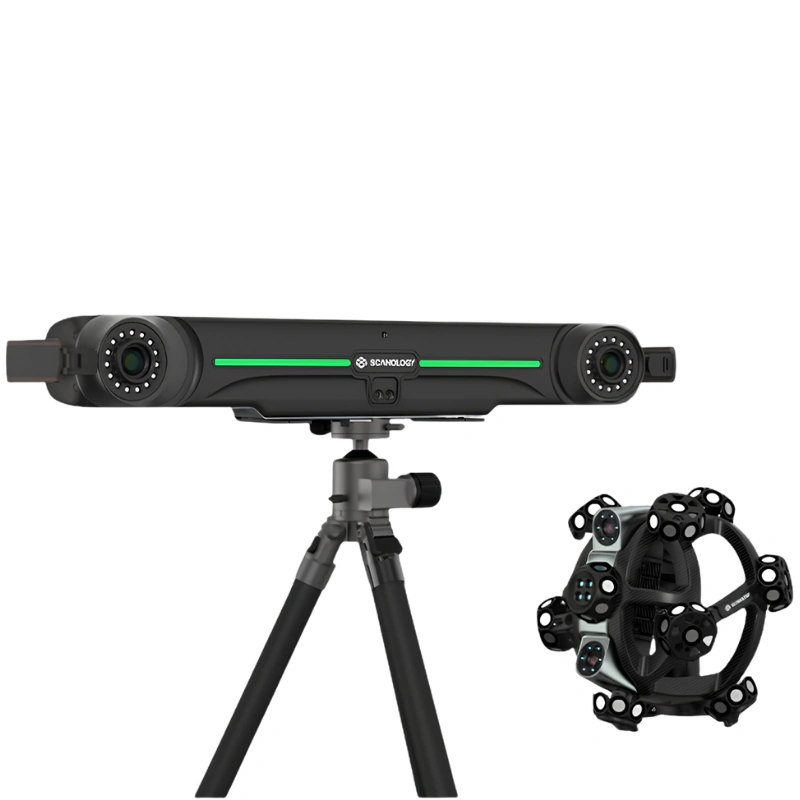

NibleTrack-C Gen2 |
NibleTrack-E Gen2 |
| Modo de varredura |
Varredura ultrarrápida |
54 linhas de laser azuis |
| Varredura hiperfina |
17 linhas de laser paralelas azuis |
| Escaneamento de buracos profundos |
1 linha de laser azul extra |
| Varredura de grandes áreas |
54 linhas de laser azuis |
| Fotogrametria |
Fotogrametria adaptativa |
| Precisão para o modo somente scanner(1) |
Até 0,020 mm |
| Precisão para o sistema (1) |
Até 0,025 mm |
| Distância de rastreamento por i-Tracker |
3500 mm |
4200 mm |
| Precisão volumétrica(1) |
Distância de rastreamento: 3,5 m |
0,060 mm |
0,059 mm |
| Distância de rastreamento: 4,2 m |
/ |
0,072 mm |
| Com sistema de fotogrametria(2) |
0,044 mm + 0,012 mm/m |
| Varredura somente do rastreador(2) |
0,072 mm + 0,012 mm/m |
| Precisão da posição do furo |
0,050 mm |
| Aula de laser |
Classe II (seguro para os olhos) |
| Resolução até |
0,020 mm |
| Distância de segurança |
300 mm |
| Profundidade de campo |
400 mm |
| Área de digitalização até |
500 mm × 600 mm |
| taxa de quadros de digitalização |
120 fps |
| Taxa de medição até |
6.630.000 medições/s |
| Dimensões do i-Scanner |
252 mm × 195 mm × 260 mm |
| Peso do i-Scanner |
1,3 kg (peso líquido) |
1,4 kg
(bateria e módulo sem fio incluídos) |
| Dimensão do i-Tracker |
570 mm × 87 mm × 94 mm |
| Peso do i-Tracker |
2,2 kg (Peso líquido) |
2,6 kg
(bateria e módulo sem fio incluídos) |
| Tamanho da capa protetora |
1000 mm × 425 mm × 280 mm |
| Formato de saída |
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk e etc. |
| Faixa de temperatura operacional |
-10°C–40°C |
| Umidade operacional (sem condensação) |
10-90% UR |
| Modo de operação sem fio |
i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Rastreamento sem fio com múltiplos rastreadores, Inspeção de borda |
| Padrão sem fio |
Wi-Fi 6 , 802.11a/b/g/n/ac |
| Modo de interface |
USB3-B , porta Gigabit Ethernet |
| Patentes |
CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113766083B, CN222015590U, CN222027649U, CN308982243S, CN308982242S, CN222104664U, CN222279677U, CN222279678U, CN222321625U, CN222317979U, CN222317980U, CN222356423U, CN222353116U, CN222560923U, CN222865846U, US10309770B2, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2 |
(1) ISO 17025 accredited: Performance is evaluated based on JJF1951 specification and VDI/VDE 2634 Part 3.
(2) Paired with high-precision scale bar. |
